شیر فن کویل چیست و چه کاربردی دارد ؟

شیر فن کویل چیست ؟

شیر فن کویل یکی از اجزای حیاتی سیستم های گرمایش و سرمایش است که وظیفه تنظیم جریان آب گرم یا سرد به کویل های دستگاه های فن کویل را بر عهده دارد. این شیر با کنترل دقیق میزان آب ورودی، امکان تنظیم دمای دقیق فضا های مختلف را فراهم می کند.

بررسی انواع شیر فن کویل

شیر های فن کویل در انواع مختلف طراحی و تولید می شوند که هر کدام ویژگی ها و کاربرد های خاص خود را دارند. این شیر ها به دو دسته اصلی قطعی/وصلی و تدریجی تقسیم می شوند. شیر های قطعی به طور کامل باز یا بسته می شوند، در حالی که شیر های تدریجی جریان آب را به صورت تدریجی تنظیم می کنند. از نظر تعداد راه ها، شیر های فن کویل به دو راهه، سه راهه و چهار راهه تقسیم می شوند که هر کدام برای کاربرد های خاصی طراحی شده اند. شایان ذکر است، این شیر ها به طور کلی بر اساس نوع عملگر به برقی، پنوماتیکی و ترموستاتیک تقسیم می شوند.

5 کاربرد اصلی شیر فن کویل

شیر فن کویل، جزء اساسی سیستم های تهویه مطبوع است که در تنظیم دما و رطوبت محیط نقش بسزایی دارد و به طور مستقیم بر آسایش و بهینه سازی مصرف انرژی تأثیر می گذارد. کاربرد های اصلی این شیر عبارتند از:

کنترل دقیق دمای محیط: تنظیم جریان آب گرم یا سرد درون کویل برای تنظیم دمای هوا.

ایجاد آسایش حرارتی: فراهم کردن شرایط دمایی مناسب برای ساکنان و کاربران.

کاهش مصرف انرژی: با کنترل دقیق جریان آب، مصرف انرژی بهینه می شود و هزینه ها کاهش می یابد.

استفاده در سیستم های تهویه مطبوع مرکزی: مناسب برای ساختمان های مسکونی، اداری، تجاری و صنعتی.

کنترل رطوبت نسبی: در برخی مدل ها، امکان تنظیم رطوبت نیز فراهم است.

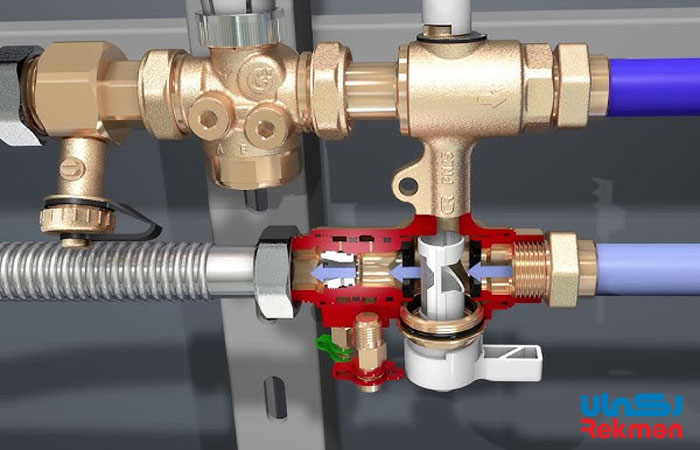

نحوه عملکرد شیر فن کویل

شیر فن کویل در سیستم های تهویه مطبوع HVAC نقش کلیدی در تنظیم دما در فضا های مختلف ایفا می کند. این شیر با اتصال به واحد های فن کویل، جریان آب گرم یا سرد را کنترل می کند تا دمای محیط به صورت دقیق و بهینه تنظیم شود. هنگامی که ترموستات نیاز به گرمایش یا سرمایش را شناسایی می کند، سیگنالی به سیستم ارسال می شود که موجب تنظیم موقعیت شیر می گردد. این تنظیم موقعیت، میزان جریان آب در کویل فن کویل را تغییر می دهد و به این ترتیب، فرآیند تبادل حرارت بهبود می یابد.

شیر فن کویل معمولاً به موتوری مجهز است که به صورت خودکار جریان آب را بر اساس نیاز های ترموستات تنظیم می کند. در حالت گرمایش، آب گرم از سیستم مرکزی به کویل فن کویل منتقل می شود و فن، هوای گرم را در فضا پخش می کند. در حالت سرمایش، آب سرد از سیستم تهویه به کویل ها وارد می شود و گرمای هوا را جذب می کند.

نکات مهم هنگام انتخاب شیر فن کویل

هنگام انتخاب شیر فن کویل، باید نکاتی را در نظر بگیرید که تأثیر زیادی بر کارایی سیستم گرمایشی و سرمایشی شما دارد. این انتخاب ها به نوع سیستم HVAC، اندازه شیر و سرعت جریان، نوع محرک و سازگاری با سیستم کنترل بستگی دارند.

نوع شیر: انواع مختلف شیر فن کویل شامل دو نوع دو راهه و سه راهه و چهار راهه هستند. انتخاب میان انواع شیر به عملکرد سیستم HVAC و نیاز خاص شما بستگی دارد.

اندازه شیر و سرعت جریان: برای اطمینان از عملکرد صحیح سیستم، باید اندازه شیر با مشخصات سیستم HVAC شما مطابقت داشته باشد. انتخاب اندازه نادرست می تواند منجر به عدم کارایی و نارسایی در حفظ دمای مطلوب شود. سرعت جریان و دبی آب نیز باید متناسب با بار گرمایش یا سرمایش فضا تعیین گردد.

محدوده تنظیم: محدوده مدولاسیون شیر تعیین می کند که چگونه می توان جریان آب را در کویل ها کنترل کرد. با انتخاب شیر هایی که بازه گسترده ای از تنظیمات دمایی را فراهم می کنند، می توانید کنترل دقیق تری بر دما داشته باشید. این ویژگی برای سیستم هایی که نیاز به تنظیمات دقیق دارند، اهمیت زیادی دارد.

نوع محرک: محرک شیر فن کویل وظیفه تنظیم موقعیت شیر را بر اساس سیگنال های سیستم کنترل بر عهده دارد. برای عملکرد بهینه، باید محرکی با گشتاور و سرعت مناسب انتخاب کنید. از طرفی، بسته به پیچیدگی کنترل سیستم، باید تصمیم بگیرید که آیا به محرک استاندارد نیاز دارید یا به محرک پیشرفته تری برای تنظیمات دقیق تر.

سازگاری با سیستم های کنترل: مهم است که شیر فن کویل شما با سیستم کنترل HVAC شما سازگار باشد. این سازگاری برای یکپارچگی و اتصال صحیح اجزا حیاتی است. اگر شیر را برای سیستم BAS (Building Automation System) انتخاب می کنید، باید مطمئن شوید که قابلیت ارتباط کارآمد برای نظارت و کنترل متمرکز را دارا باشد.

سخن پایانی

شیر فن کویل در انواع مختلفی طراحی می شود که هرکدام ویژگی ها و کاربرد های خاص خود را دارند. این شیر ها به دسته های قطعی/وصلی و تدریجی تقسیم می شوند و در انواع دو، سه و چهار راهه برای مصارف خاص ارائه می شوند. انتخاب صحیح شیر فن کویل تأثیر زیادی بر کارایی سیستم تهویه مطبوع، کنترل دقیق دما و بهینه سازی مصرف انرژی دارد. از طرفی، توجه به نوع محرک و سازگاری با سیستم های کنترل از اهمیت ویژه ای برخوردار است.
