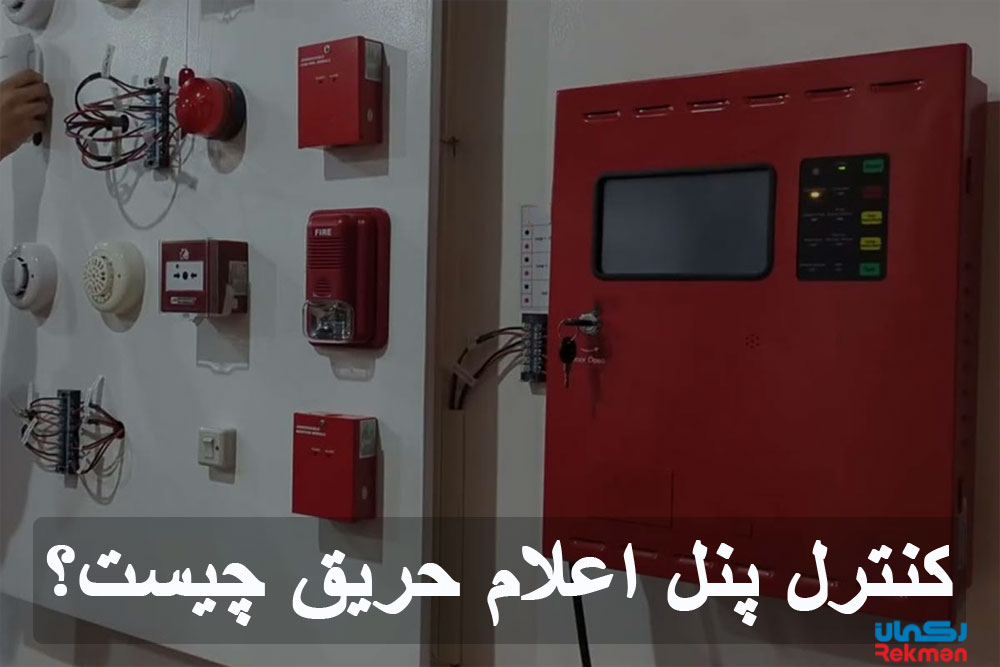

کنترل پنل اعلام حریق چیست؟

کنترل پنل اعلام حریق چیست و چه وظیفه ای دارد؟

کنترل پنل اعلام حریق، قلب تپنده سیستم اعلام حریق است که نقش کلیدی در تشخیص و مدیریت خطرات احتمالی دارد. این پنل با دریافت سیگنال از دتکتور ها، شستی ها و ماژول ها، وضعیت محیط را ارزیابی کرده و در صورت بروز دود، حرارت یا گاز های سمی، به سرعت فرمان فعال سازی آژیر ها و فلاشر ها را صادر می کند. برخی مدل ها حتی امکان ارسال هشدار خودکار به مراکز آتش نشانی یا فعال سازی سیستم اطفای حریق را دارند.

جهت خرید سیستم اسپلیت مرکزی کلیک کنید.

اجزای تشکیل دهنده کنترل پنل اعلام حریق

کنترل پنل اعلام حریق مجموعه ای از قطعات فنی است که با هماهنگی دقیق، وظیفه شناسایی حریق، اعلام هشدار و فعال سازی سیستم های امنیتی را بر عهده دارند.

منبع تغذیه کنترل پنل اعلام حریق (PSU): این بخش از دو نوع منبع تغذیه اصلی (AC) و ثانویه (DC) تشکیل شده است. باتری های 12 ولتی در زمان قطعی برق، وظیفه پشتیبانی از عملکرد سیستم را بر عهده می گیرند.

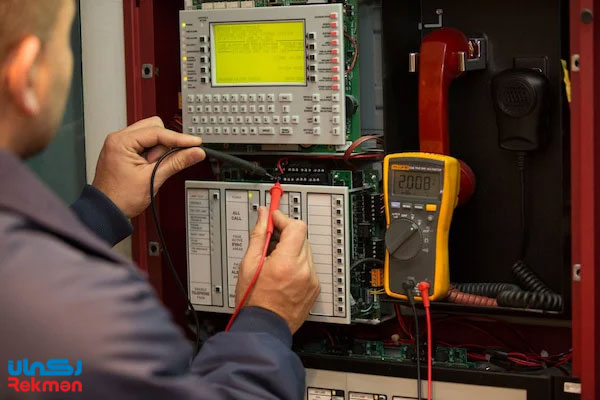

برد الکترونیکی کنترل پنل: برد اصلی کنترل پنل شامل قطعاتی مانند فیوز، رله، جامپر و ترمینال است که ارتباط بین ورودی ها و خروجی های سیستم را برقرار و اطلاعات را پردازش می کند.

ترمینال های اتصال کنترل پنل: ترمینال ها برای اتصال زون ها، آژیر ها، فلاشر ها و خروجی های AUX طراحی شده اند. به ازای هر زون، دو ترمینال تعریف شده است که امکان گسترش سیستم را فراهم می سازد.

نشانگر های ال ای دی کنترل پنل: چراغ های ال ای دی وظیفه نمایش وضعیت سیستم را دارند. رنگ های سبز، زرد و قرمز هر کدام نشان دهنده وضعیت خاصی مانند فعالیت سیستم، خطا یا وقوع حریق هستند.

• چراغ سبز (Power): این چراغ هنگام روشن بودن سیستم فعال می شود و نشان دهنده عملکرد نرمال و آماده باش کنترل پنل اعلام حریق است.
• چراغ زرد (Fault): فعال شدن چراغ زرد به معنای وجود خطا در سیستم است. این خطا می تواند ناشی از نقص در سنسور ها، مدار ها یا تغذیه باشد.
• چراغ قرمز (Alarm): در زمان بروز آتش سوزی، چراغ قرمز روشن شده و به همراه آژیر ها، وقوع حادثه را به کاربران اطلاع می دهد.

چراغ زون: برای هر زون، چراغ مشخصی در نظر گرفته شده که هنگام وقوع حریق در آن ناحیه خاص، روشن می شود و محل دقیق را مشخص می سازد.

بیزر یا هشدار دهنده صوتی: بیزر در مواقع بروز خطا یا تشخیص حریق به صورت صوتی هشدار می دهد. این هشدار ها توجه افراد حاضر در محیط را جلب می کند.

سوئیچ تابلو کنترل پنل: این کلید مکانیکی روی درب کنترل پنل قرار دارد و برای قفل کردن تابلو به منظور جلوگیری از دسترسی افراد غیر مجاز استفاده می شود.

شستی های تنظیم پنل: شستی ها امکان تنظیم و کنترل عملکرد سیستم را فراهم می کنند. از جمله کاربرد آن ها می توان به تست عملکرد یا ریست کردن سیستم اشاره کرد.

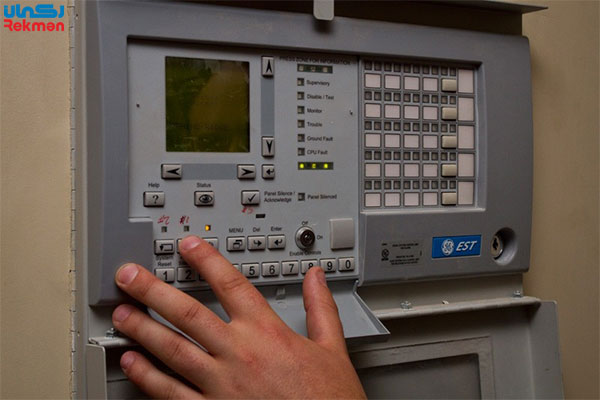

کلید های کنترل پنل: این کلید ها شامل گزینه هایی برای تست سیستم، ورود اطلاعات، راه اندازی مجدد و کنترل منو ها هستند و نقش مهمی در مدیریت دستگاه دارند.

دیود های هشدار: دیود ها با رنگ های مشخص، وضعیت سیستم را نمایش می دهند. قرمز برای هشدار، کهربایی برای خطا و سبز برای شرایط نرمال سیستم به کار می روند.

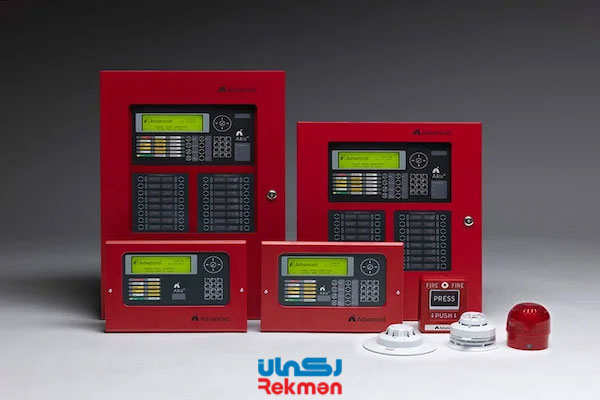

معرفی انواع کنترل پنل اعلام حریق

در انتخاب سیستم اعلام حریق، نوع کنترل پنل نقش بسیار مهمی در تشخیص سریع و دقیق محل وقوع حادثه دارد. این پنل ها به سه نوع متعارف، آدرس پذیر و بی سیم دسته بندی می شوند که هر یک ویژگی های خاص خود را دارند.

کنترل پنل اعلام حریق متعارف (Conventional)

این نوع کنترل پنل بیشتر برای ساختمان های کوچک تا متوسط کاربرد دارد. در این سیستم، تجهیزات به صورت منطقه ای یا زون دسته بندی می‌شوند و سیم کشی هر زون مستقیماً به پنل مرکزی متصل می شود. در صورت وقوع حریق، فقط ناحیه ای کلی نمایش داده می شود و موقعیت دقیق مشخص نیست. پنل های متعارف معمولاً در مدل های 2، 4، 8، 16 و حتی 32 زون عرضه می شوند و در برخی موارد امکان افزایش زون با کارت الکترونیکی وجود دارد.

جهت خرید مینی چیلر کلیک کنید.

کنترل پنل اعلام حریق آدرس پذیر (Addressable)

کنترل پنل آدرس پذیر نسخه پیشرفته تری از نوع متعارف است. در این سیستم، هر دتکتور، شستی یا ماژول دارای یک آدرس منحصر به فرد است که به شناسایی دقیق محل وقوع حریق کمک می کند. تجهیزات بر روی یک مدار حلقه ای (لوپ) نصب می شوند و سیم به پنل مرکزی باز می گردد. پنل های آدرس پذیر در انواع تک لوپ، دو لوپ و تا 8 لوپ ارائه می شوند و مناسب ساختمان های بزرگ، مراکز تجاری و صنعتی هستند.

کنترل پنل اعلام حریق بی سیم (Wireless)

این نوع پنل برای ساختمان هایی مناسب است که امکان سیم کشی ندارند، مانند ساختمان های قدیمی یا بنا های تاریخی. در این سیستم، ارتباط میان تجهیزات از طریق امواج رادیویی انجام می شود و نیازی به کابل کشی نیست. نصب سریع، کاهش هزینه های اجرایی و انعطاف پذیری بالا از مزایای اصلی پنل های اعلام حریق بی سیم به شمار می روند. این مدل بیشتر در پروژه های بازسازی و توسعه کاربرد دارد.

نحوه عملکرد کنترل پنل اعلام حریق

کنترل پنل اعلام حریق مغز متفکر سیستم هشدار است که با دریافت سیگنال از دتکتور ها، شستی ها و سایر تجهیزات، شرایط محیط را تحلیل می کند. در صورت تشخیص دود، حرارت یا گاز های خطرناک، آژیر ها و فلاشر ها را فعال کرده و در برخی مدل ها، هشدار را به مراکز آتش نشانی یا مدیران ارسال می نماید. سیستم های آدرس پذیر، محل دقیق حریق را نشان می دهند. برخی پنل ها به سیستم اطفای حریق متصل هستند و به صورت خودکار اسپرینکلر ها را فعال یا برق را قطع می کنند. دکمه هایی مانند Reset، Silence و Evacuate و LED هایی با رنگ های سبز، قرمز و زرد، اطلاعات و کنترل های ضروری را نمایش می دهند.

سخن پایانی

در پایان، کنترل پنل اعلام حریق نقش حیاتی در مدیریت ایمنی ساختمان ایفا می کند. این سیستم پیشرفته با تحلیل دقیق داده های ورودی، شناسایی خطر و صدور هشدار، از وقوع فاجعه های بزرگ جلوگیری می کند. با توجه به نوع پروژه، انتخاب درست میان پنل های متعارف، آدرس پذیر یا بی سیم اهمیت زیادی دارد. بهره گیری از یک کنترل پنل هوشمند و استاندارد، گامی مؤثر برای حفظ امنیت جانی و مالی در هر فضایی است.
